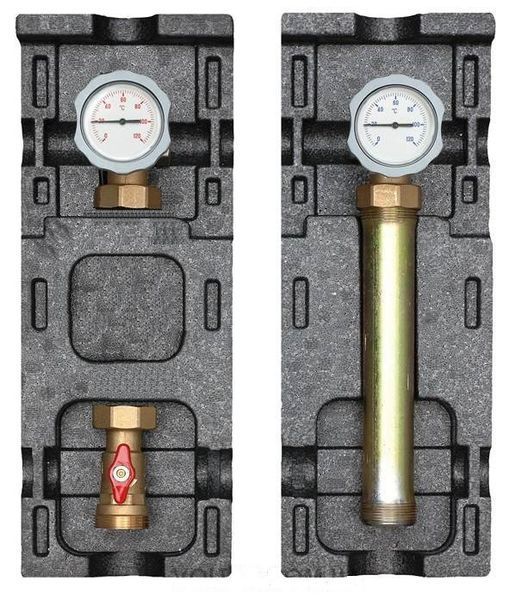

Насосна група V-UK 1" без насосу нова ізоляція
Пряма насосна група «Meibes Покоління 8+ V-UK» 1", без насоса призначена для прямого подавання теплоносія, що надходить із нагрівача, на контур; водночас не відбувається змішування теплоносія підіймання і зворотної ліній. Найчастіше використовується як контур радіаторного опалення, контуру завантаження бака ГВС, контуру вентиляції, де не передбачено додаткове регулювання температури циркулювального робочого середовища. Призначена для роботи за максимального тиску 6 барів і температури теплоносія не вище ніж +110 °C. Конструктивно відповідна та зворотна лінія являють собою окремі блоки. Лінію подавання можна встановити як ліворуч, так і праворуч, постачається у виконанні зліва.
Технічна інформація
| DN(ДУ) | 25 мм (1") | 32 мм (1 1/4") |
|---|---|---|
| Qmax, кВт: при ΔT=20°C за ΔT = 10 °C |
481/712 241/362 |
831/1242 411/622 |
| PN/Tmax | 6 барів/110 °C | 6 барів/110 °C |
| Kvs | 9,7 | 11,0 |
| Підкл.насоса | НГ 1 1/2" база 180 мм | НГ 2" база 180 мм |
1 — макс. потужність за швидкості теплоносія 1,0 м/c, 2 — за 2,0 м/с. Дані потужності обмежені продуктивністю насоса.
Увага!
У цих групах подає і зворотна лінія є окремими блоками. Лінію, що подає, можна встановити як зліва, так і праворуч.
До цієї групи перепускний клапан не підключається. При необхідності його можна встановити на трубопроводах вище насосної групи самостійно.
Для встановлення насосної групи V-UK на розподільники підлоги Meibes необхідно використовувати перехідники 1 1/2" НГ х Ду50 Victaulic, арт. 66305.50.
Посадкове місце насоса для всіх типорозмірів та модифікацій насосних груп V-UK складає 180 мм. При встановленні в групу насосів напором понад 6 м. вод.ст. потрібно допрацьовувати термоізоляцію дома.
