F10005 - HB 1-P Exclusiv D2/50
Інформація
Опис

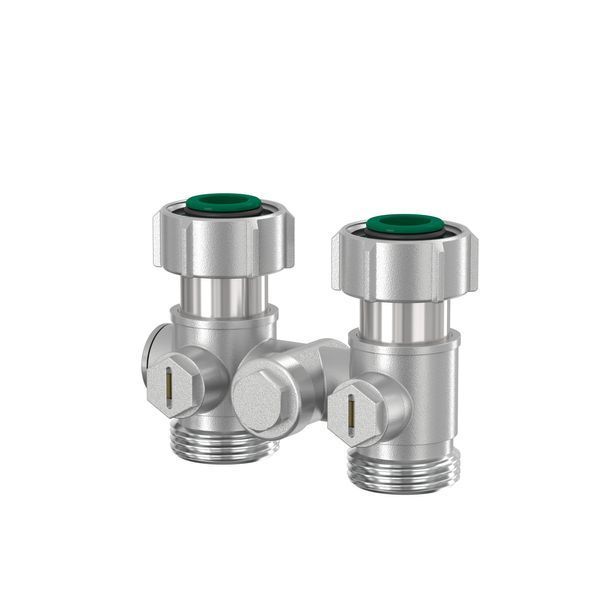

HB 1-P Exclusiv D2/50
Артикул F10005
GTIN 04013852200098
Попередня модель F10005MER
Модель Exclusiv H-модуль для однотрубної системи з конусними вставками
Версія прямий
Підключення
D (ET) - G 3⁄4" M
E - G 3⁄4" F
Опис
З'єднувальний кран із захистом від зворотного потоку для радіаторів з вбудованим термостатичним термостатичним клапаном, коефіцієнт подачі радіатора 30 - 100% (заводське налаштування 35%), з кульовим затвором, регулююча головка з прихованим упором, з євроконусом з боку труби для з'єднання з компресійними адаптерами, міжосьова відстань 50 мм.
Лінії подачі та зворотки клапаном взаємозамінні шляхом заміни захисту від зворотного потоку. З конусними вставками для радіаторів з вбудованим клапаном з підключенням G 3/4" M (євроконус).
Вкл. захист від зворотного потоку для уникнення ненавмисної гравітаційної циркуляції. Накидна гайка на місці радіатора з радіальним і осьовим зазором для монтажу клапанів на радіаторах без натягу. Доступні відповідні компресійні адаптери та монтажні аксесуари!
Класифікація ЗАГАЛЬНІ ДАНІ
Група продукту Fittings, flanges and connectors
Клас продукту Bottom H-block
Назва продукту
Бренд FLAMCO
Тип продукту One/two pipes
Атрибути
матеріал Латунь
Розмір підключення радіатора:
Внутрішня різьба 3/4 дюйма
Розмір трубного з'єднання
Євроконус 3/4 дюйма
Напрямок підключення до підлоги (прямий) - Так
Напрямок з'єднання до стіни (квадрат) - Ні
Підходить для двотрубної системи - Ні
Підходить для однотрубної системи - Так
Захист поверхні - Нікельований
Замикається - Ні
Регульована - Так
Самоконтролюючий - Ні
Термостатично підготовлений - Ні
Значення Kvs 3,65
Підходить для крана заповнення/зливу- Ні
Чотиристороннє підключення подачі/обратки - Ні
Міжцентрова відстань, подача/зворот 50 мм
Довжина 83 мм
Зсув 0 мм

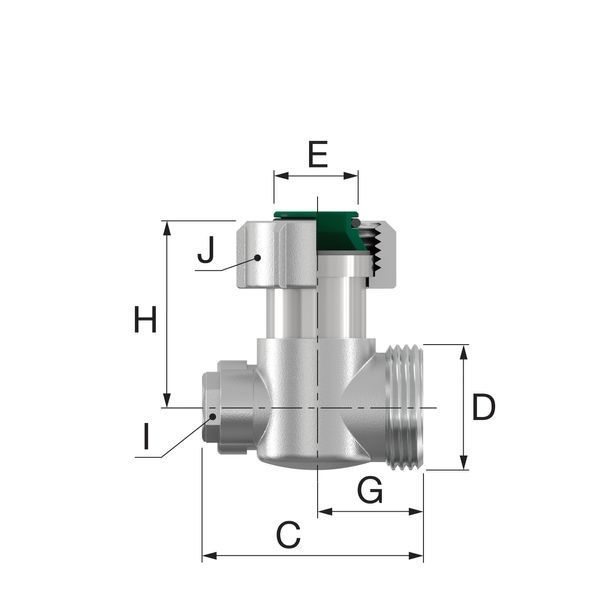

Розміри
| Тип | Розміри [мм] |
||||||||
| A | B | C | F | G | H | I (WS) | J (WS) | ||
| HB 1-P Exclusiv D2/50 | 85 | 62.0 | 41.0 | 50 | 53.4 | - | 13 | 30 | |
| HB 1-P Exclusiv E2/50 | 85 | 54.5 | 46.5 | 50 | 32.9 | 22.5 | 13 | 30 | |
